TREN DELANTERO

PARTES DEL TREN DELANTERO

















Funcionamiento de la suspensión

Básicamente una suspensión tiene dos misiones principales:
a) Mantener las ruedas en contacto con el suelo en todo momento.
b) Procurar que las partes de la moto que están ancladas a las ruedas, es decir, todo aquello que no son las ruedas y la parte fija a ellas, (que se denomina masa no suspendida) se mantenga en una trayectoria rectilínea con respecto al suelo.
Para lograrlo las suspensiones disponen de dos sistemas, el resorte y el freno hidráulico.



Su función es absorber la energía que se produce durante el desplazamiento de la masa suspendida (ruedas y la parte de la suspensión fija a ellas), para devolverla a su posición inicial una vez que ha cesado la causa que produce el desplazamiento (baches, fuerza centrífuga en las curvas, inercia al acelerar o frenar....







BALINERAS O COJINETES
FUNCIÓN
permitir que la rueda gire reduciendo la fricción y de fabrica trae un juego axial
DAÑOS
desgaste, fisuras. rupturas, holguras y juegos axial y perpendicular
SOLUCIÓN
Cambiar las balineras engrasando bien antes de colocar


PLATO PORTA BANDAS :
FUNCIÓN
Proteger y guardar las bandas de frenos
DAÑOS: Por golpes puede sufrir torceduras, rayones, desgaste del agujero del eje por tanta fricción,
PARTES DEL PLATO PORTA BANDAS
1) Agujero para el perno
2) Brazo reactor
3) Agujero del eje
4) Aleta de enfriamiento
5) Conducto del velocímetro
6) Retenedor del Bowden
7) Placa del freno8) Biela que acciona la leva
9) Toma para el enfriamiento por aire
10) Brazo reactor11) Patín del freno
12) Leva de operación
13) Resorte que cierra los patines
14) Material de alta fricción
15) Agujero del eje
16) Resorte que cierra los patines
17) Pivote
18) Agujero para el perno





BUJES
FUNCIÓN
separar las balineras una de la otra y la rueda del brazo oscilante y evita el rosa miento entre las partes

DAÑOS
desgaste por fricción, fisuras rupturas, holguras y juegos
SOLUCIONES
Cambiar la piesa engrasando antes de colocar








EJE PASADOR
FUNCIÓN
sostener o sujetar la rueda al brazo oscilante











SISTEMA DE DIRECCIÓN

FUNCIÓN
Nos permite dar la dirección a la motocicleta esta conformada por:

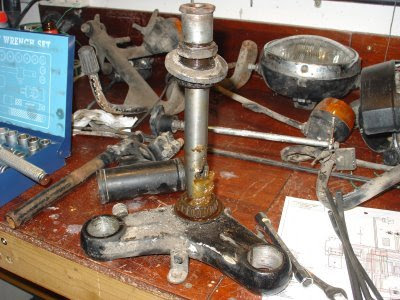

ESPIGA DE LA HORQUILLA: Su función es sostener las barras de amortiguacion y permitir la estabilidad a la dirección



TAPA DE LA HORQUILLA: Su función es acegurar la espiga de la horquilla









DIRECCIÓN: Su función es darle dirección a la motocicleta











LLANTA: su función es permitir dar el movimiento a la motocicleta







SISTEMA DE FRENO DE DISCO: Su función es permitir la frenada cuando las pastillas hacen contacto con el disco











SISTEMA DE FRENO POR BANDAS: su función es producir la acción de frenar cuando las bandas se abren y hacen contacto con la mansana
